Le C52U Dynamic pose de nouveaux jalons en matière de précision

DELTA MACHINES / HERMLE

par Equip'Prod

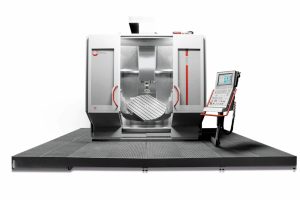

Centre d'usinage C 52 U dynamic avec la table circulaire pivotante CN Ø 1150 et la commande TNC 640.

Centre d’usinage C 52 U dynamic avec la table circulaire pivotante CN Ø 1150 et la commande TNC 640.

Le centre d’usinage C52U Dynamic signe la nouvelle génération de machines du fabricant Hermle AG. Au programme de ce centre 5 axes innovant, un niveau d’automatisation important et une large palette d’options offrant à l’utilisateur de multiples possibilités.

Avec le C52 U/MT, la société Hermle AG présente la nouvelle génération du centre C 50 U / MT reconnu. Dans la désignation de cette nouvelle machine, le « C » est synonyme de centre, « 50 » représente sa taille, « 2 » révèle le fait qu’il s’agit de la nouvelle génération, « U » pour Universel (5 axes) et MT pour la variante Mill/Turn.

.

Une offre complète pour une liberté totale de configurations

Le centre C52 U/MT propose naturellement aussi une offre étendue de concepts d’automatisation par le biais de deux changeurs de palettes. Tout d’abord, le PW 2000 en modèle d’entrée de gamme avec deux palettes et le PW 3000 qui peut être configuré librement en matière de nombre de palettes et de disposition.

Ensuite, vient le centre d’usinage C 52 UP dynamic doté du changeur de palettes PW 3000 avec quatre postes de palettes, d’un poste d’équipement et d’un magasin supplémentaire simple. Enfin, notons la disponibilité du centre d’usinage C 52 UP dynamic équipé du changeur de palettes PW 2000 et du magasin supplémentaire simple.

Delta - photo 2Une utilisation rentable et personnalisée

Des options avancées pour une utilisation personnalisée et rentable complètent le champ d’utilisations du centre C 52. Il est ainsi possible pour l’utilisateur d’y adapter divers systèmes de refroidissement et de copeaux, des aspirations, un contrôle de rupture et un mesurage d’outil mais également un palpeur de mesure et des sets de précision.

Aperçu des principales caractéristiques  C52 U/MT

• Courses X-Y-Z : 1000-1100-750 mm
• Avances rapides linéaires X-Y-Z : 60-60-55 m/min
• Accélération linéaire X-Y-Z : 6 m/s2
• Vitesses de rotation : 9 000 / 10 000 / 12 000 /   15 000 / 18 000 tr/min  (MT) 12 000 / 18 000 tr/min
• Table circulaire pivotante : Ø700 / Ø1150 mm
• Plage de pivotement : +100°/-130°
• Entraînement axe C : Couple
• Vitesse de rotation axe C : 30 tr/min
• Vitesse de rotation axe A : 20 tr/min
• Capacité de charge de la table : 2 000 kg
• Table circulaire pivotante (MT) : Ø1 000 mm
• Plage de pivotement : +100°/-130°
• Entraînement axe C : Couple
• Vitesse de rotation axe C : 500 tr/min
• Vitesse de rotation axe A : 20 tr/min
• Capacité de charge de la table fraisage : 2 000 kg
• Capacité de charge de la table tournage : 1 000 kg
• Commande : iTNC 530/TNC 640, S 840 D sl  (MT) TNC 640 / S 840 D sl.
