M4000 – Des performances optimales universelles

WALTER

par Equip'Prod

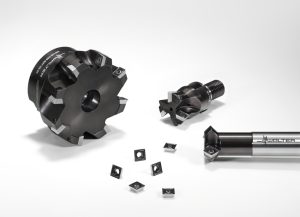

© Walter AG- Fraise à dresser M4132, fraise grande avance M4002 et fraise à chanfreiner M4574 avec plaquettes SD.09T3.

© Walter AG- Fraise à dresser M4132, fraise grande avance M4002 et fraise à chanfreiner M4574 avec plaquettes SD.09T3.

Le concept d’outils comprenant des plaquettes utilisables universellement pour de nombreuses applications d’usinage permet de réduire la complexité et les possibilités d’erreurs en production, les rendant ainsi plus économiques. Avec son système de plaquettes amovibles interchangeables, la nouvelle gamme M4000 est un parfait exemple de ce type d’outils développé par Walter.

La gamme M4000 se compose de quatre types de plaquettes carrés pouvant être utilisées sur trois types de fraises et de nombreuses opérations de fraisage différentes, telles que le surfaçage, le dressage ou le chanfreinage dans tous les aciers, les aciers inoxydables, les fontes, et les matériaux difficiles.

Les plaquettes M4000 sont plus universelles que les plaquettes spécialisées, des fraises Walter Blaxx et Walter Xtra■tec®. De plus, tout comme pour les deux autres gammes, le substrat est revêtu par le traitement Tiger • tec Silver.

Facile à distinguer : Le profil ondulé sur la face de coupe permet d’identifier la géométrie.

Facile à distinguer : Le profil ondulé sur la face de coupe permet d’identifier la géométrie.

Quelles sont les caractéristiques du système à plaquettes amovibles M4000 ?

Le profil ondulé : les faces de dépouille sur les quatre arêtes de coupe sont pourvues d’un profil ondulé qui présente la géométrie de la plaquette de coupe amovible ; plus le nombre de vagues est important, plus la géométrie est positive. Le système à plaquettes amovibles a une forme de base positive avec un angle de dépouille de 15 degrés. Moins de puissance est alors nécessaire pour le fraisage, la consommation d’énergie est réduite et l’efficacité économique augmente. Actuellement la géométrie stable (D57) et la géométrie universelle (F57) sont disponibles.

Les applications peuvent être étendues. Des plaquettes spéciales peuvent être prévues pour les fraises M4000. Pour les fraises grande avance M4002, il existe une plaquette de circonférence frittée munie d’un plat pour améliorer l’état de surface. Une plaquette spéciale avec un rayon de bec plus important garantit la stabilité de l’arête de coupe lorsque l’on usine avec la fraise grande avance et la fraise à dresser.

Facile à distinguer : Le profil ondulé sur la face de coupe permet d’identifier la géométrie.

Facile à distinguer : Le profil ondulé sur la face de coupe permet d’identifier la géométrie.

Face d’appui : il en résulte une face d’appui rectifiée plus précise ; les faibles vibrations augmentent alors les durées de vie. La face de coupe possède des repères pour éviter des défauts d’orientation au montage lors des changements des arêtes de coupe.

Rentabilité et efficience accrue : une plaquette pour plusieurs applications – une même plaquette pouvant être utilisée pour une large gamme d’applications, ce qui réduit les coûts de stockage et d’approvisionnement pour l’utilisateur. Walter a pu réduire les coûts d’outils de moitié pour chaque pièce et la consommation d’énergie a également été réduite d’environ 15 %.

Une manipulation simple des outils qui réduit la complexité : avec la fraise M4000, Walter introduit un nouveau type de gravure au laser – même sur les plus petits diamètres d’outils, il est désormais possible d’inclure toutes les informations importantes, telles que des détails sur les pièces d’assemblage et de couple.
