Un système de transport modulaire pour plus de flexibilité et de performances sur les machines

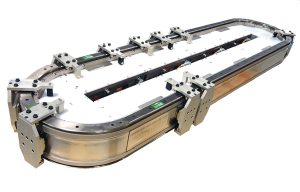

Rockwell Automation est sur le point de simplifier considérablement le travail des ingénieurs et des techniciens de production. Du moins, c’est l’idée qui sous-tend iTRAK, un système de commande de mouvement modulaire et évolutif capable de contrôler indépendamment plusieurs movers (chariots) sur un rail. Cette technologie à pas variable, facile à configurer et brevetée, répond à différents besoins en matière de mouvement et de vitesse. Elle permet de concevoir facilement des systèmes de production/manutention et des lignes d’assemblage en positionnant des chariots de façon précise.

Le système iTRAK fournit une plate-forme universelle capable d’exécuter tout type de mouvement

La combinaison de la technologie iTRAK et de l’architecture intégrée Rockwell Automation (programmable avec Studio 5000 Logix Designer) pose la fondation d’un nouveau standard pour les solutions de transport linéaire dynamique.

Le mouvement de chaque chariot peut être programmé individuellement, ce qui apporte une grande flexibilité. Les changements de formats, courants en production, ne posent absolument aucun problème car le système iTRAK convient pour une large gamme d’applications dans divers environnements de production et secteurs d’activité. Outre sa flexibilité, le système iTRAK peut fonctionner à des vitesses allant jusqu’à 7 m/s avec une précision de positionnement (arrêts) de 0,05 mm. Les accélérations atteignant 10 G permettent des démarrages rapides à partir d’une position fixe, ce qui en fait un système de transport linéaire extrêmement dynamique, doté de moteurs linéaires à haute efficacité énergétique utilisant de puissants aimants et une commande d’axe avancée.

Possibilités d’extension flexibles

Les lignes de transport horizontales et verticales peuvent être assemblées entre elles, en utilisant des sections de rail iTRAK qui sont disponibles en versions rectilignes et courbes, dans des longueurs standard de 400 mm. En outre, les sections de rail sont déclinées dans trois tailles différentes 50, 100 et 150 mm en fonction des besoins. Les chariots sont disponibles dans des versions standard et peuvent être personnalisés pour certaines applications. Les clients peuvent également concevoir leurs propres chariots s’ils le désirent.
