Un système modulaire de guidage des câbles pour une alimentation sûre en courant quai


IGUS

par Equip'Prod

L’alimentation de navires en courant quai ne cesse de gagner en importance, notamment après la discussion sur la réduction des émissions dans les ports. Afin de parvenir à cette réduction, Igus propose une solution novatrice baptisée potence d’alimentation (e-chain dispenser).

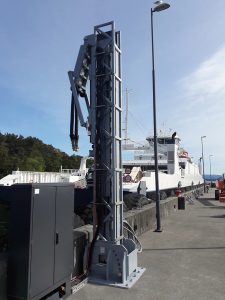

Installé aux points d’amarrage du quai, la potence d’alimentation (e-chain dispenser) garantit une alimentation en énergie sûre des navires à quai

Le système modulaire et compact est installé de manière fixe aux points d’amarrage des navires et est équipé d’un bras pivotant télescopique qui permet d’atteindre le bateau en question. L’équipage peut ainsi assurer le raccordement au courant quai de manière pratique et facile sur le bateau. Le mouvement du bras et le déploiement de la chaîne porte-câbles (10 m et plus) sont électriquement assurés. Ces deux opérations peuvent être effectuées à partir d’un pupitre de commande à quai ou par télécommande à bord. La chaîne porte-câbles tridimensionnelle triflex utilisée permet de compenser les mouvements sollicitant les câbles. Les trois premiers « e-chain dispenser » d’Igus viennent d’être installés près de Bergen, en Norvège.

Chaîne porte-câbles sûre et modulaire dotée de câbles souples chainflex

La potence d’alimentation (e-chain dispenser) se compose de trois éléments : une readychain, un module de mouvement et une structure porteuse. La readychain utilisée ici est une chaîne porte-câbles triflex pluriaxiale en polymère haute performance résistant à la corrosion. Elle est remplie de mono-conducteurs pré-confectionnés et est équipée d’un système de contrôle de tension dans une chaîne porte-câbles compartimentée. La chaîne porte-câbles triflex protège les câbles chainflex ultra souples lors de leurs mouvements tridimensionnels et veille au respect des rayons de courbure et à l’absence de sollicitations en traction des câbles.

Selon les exigences, cette chaîne porte-câbles peut être équipée de mono-conducteurs moyenne tension ou basse tension. Ceux-ci sont plus économiques que les câbles à plusieurs conducteurs et offrent surtout l’avantage d’avoir été spécialement mis au point pour les chaînes porte-câbles. igus propose 403 types de câbles certifiés DNV- GL pouvant être utilisés dans la potence d’alimentation (e-chain dispenser).
