Une nouvelle machine, fruit d´un partenariat entre IMSA et NSK

La nouvelle machine de perçage profond MF1000-3T d’IMSA bénéficie des avantages offerts par les vis à billes NSK norme DIN pour le marché européen de la machine-outil. Cette initiative repose sur un partenariat de longue date entre IMSA et NSK, portant sur le développement de nombreux modèles de machines. IMSA entend présenter la nouvelle MF100-3T au salon EMO de la machine-outil à Milan en octobre 2021.

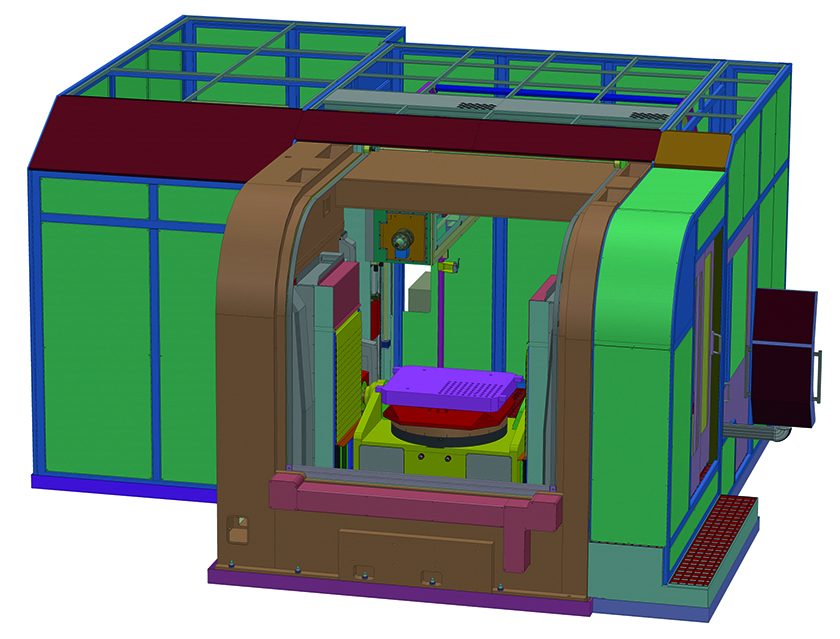

>> Schéma montrant la configuration de la nouvelle machine de perçage profond IMSA MF1000-3T, qui fait appel à la toute dernière technologie de vis à billes NSK norme DIN (Photo : IMSA)

Le cœur de métier de la société IMSA, créée en 1988 et située à Barzago (nord de l’Italie), repose sur la conception et la fabrication de machines de perçage (forage) profond. Leader dans son domaine, IMSA compte aujourd’hui plus de 500 machines de ce type en service dans le monde. Les applications sont vastes et variées, avec un grand nombre axées sur le forage profond d’outils de moulage destinés à l´industrie automobile.

Au total, sept modèles IMSA ont été commercialisés, dans cette optique, entre 2014 et 2019. Grâce à une série d’options, chaque modèle de base standard est fabriqué selon les exigences spécifiques des clients, l’entreprise pouvant tout aussi bien concevoir et fabriquer des solutions entièrement sur mesure.

S’appuyer sur un savoir-faire hors du commun en matière de vis à billes et de guidages linéaires

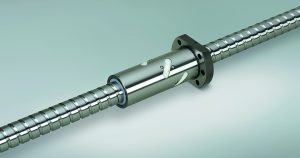

>> Les vis à billes NSK norme DIN destinées au marché européen de la machine-outil offrent des performances de haute vitesse et faible niveau sonore (Photo : SNK)

Afin de maximiser les performances des machines, IMSA s’appuie depuis de nombreuses années sur les vis à billes et les guidages linéaires de NSK, son partenaire privilégié en matière de mouvement linéaire. La société reprend aujourd’hui cette formule éprouvée pour sa dernière machine de perçage profond, la MF1000-3T, qui peut produire des trous jusqu’à 1 000 mm de profondeur (selon le diamètre de l’outil). Dotée d’une tête inclinable, la machine permet également d’effectuer des opérations de fraisage, tandis qu’un magasin de changement d’outils automatique 80 stations et un changeur de palettes automatisé facilitent l’usinage des pièces sans surveillance.

La vis à billes de NSK, conforme à la norme DIN 69051 (ISO 3408) quant aux classes de dimensions et de tolérances, répond aux exigences de performance d’IMSA (vitesse, précision, capacité de charge et rigidité). Avec des arbres de diamètres allant de 32 à 63 mm et avec des pas de 10 à 40 mm, les vis à billes NSK norme DIN fournissent un facteur de vitesse maxi de 160 000 DN. Ce niveau de performance est adapté aux applications d´usinage à grande vitesse où un positionnement très précis est également nécessaire. En outre, grâce à leurs propriétés de fonctionnement, les vis à billes engendrent le moins de vibrations possible dans le système linéaire, tout en réduisant simultanément les niveaux de bruit.

Longévité accrue avec les guidages linéaires NSK série DH/DS  >> Les guidages linéaires NSK DH/DS offrent une durée de fonctionnement multipliée par deux par rapport à la série classique de l’entreprise Avec sa nouvelle série DH/DS, NSK propose des guidages linéaires offrant une durée de fonctionnement multipliée par deux par rapport à la solution classique de l’entreprise. Ces gains en termes de durée de vie sont dus en grande partie au matériau TF exclusif NSK et à une technologie de traitement thermique spéciale assurant aux guidages linéaires DH/DS une capacité de charge dynamique de premier plan. Ce traitement thermique unique contrôle la quantité d’austénite retenue dans l’acier afin d’allonger sensiblement la durée de vie en fatigue de composants comme les guidages linéaires et les roulements.  Ces guidages s’adressent à une multitude d’applications industrielles : machines de fabrication de semi-conducteurs et d’écrans LCD, systèmes de convoyage automatisés, équipements de production automobile, machines-outils, équipements sidérurgiques, portes de quais de gare et tomodensitomètres ; essentiellement tout équipement ou machine nécessitant des produits de mouvement linéaire à longévité accrue afin d’obtenir une fiabilité élevée et un fonctionnement stable à long terme.
