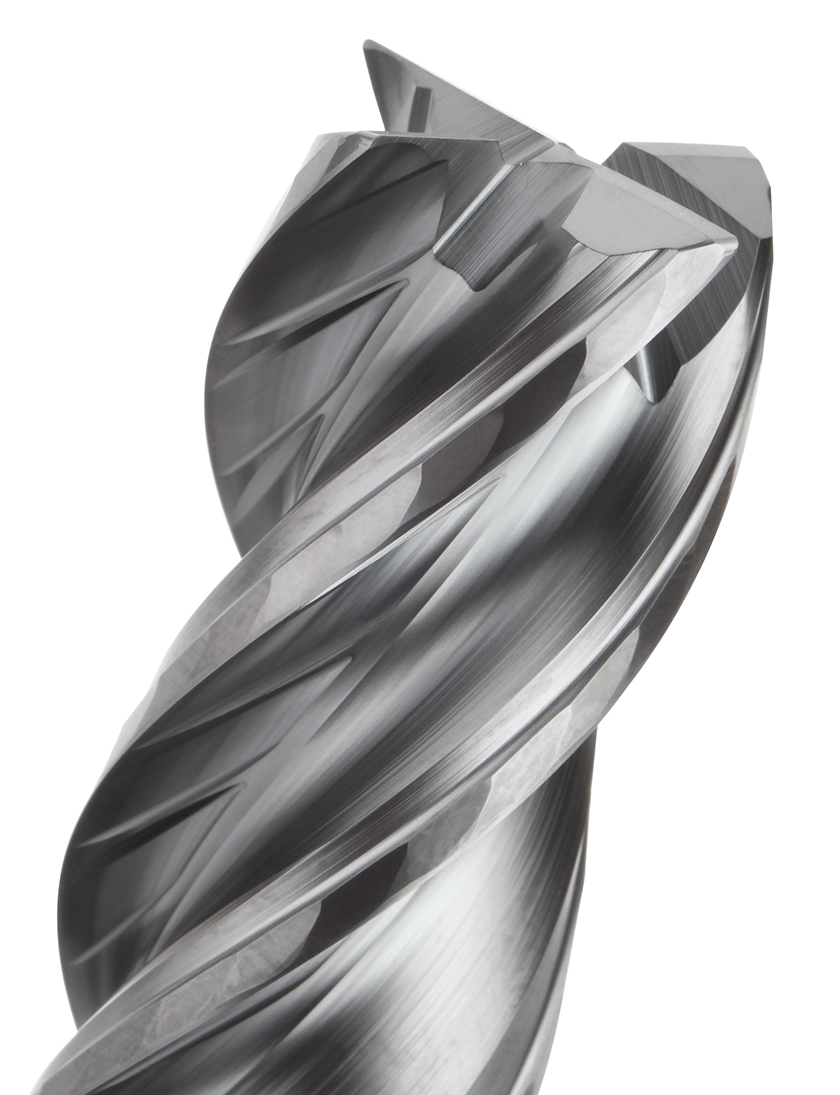

Harvi I TE, une fraise carbure monobloc à 4 dents résolument innovante
Kennametal a annoncé la dernière-née de sa gamme Harvi, la plus vendue des fraises carbure monobloc hautes performances, la Harvi I à 4 dents en carbure monobloc Harvi I TE. De conception innovante, l´Harvi I TE offre de meilleures performances, notamment en durée de vie, dans une vaste gamme de matériaux dont l´acier, l´acier inoxydable, les alliages hautes températures et la fonte. Le 25 mars dernier, cette nouvelle fraise s’est distinguée lors de la remise des prestigieux « Edison Awards ».
« La Harvi I TE a systématiquement surclassé les fraises monoblocs concurrentes à quatre dents lors de tests d´usinage à la fois à sec et avec arrosage sur une multitude de matériaux et d´applications avec, dans de nombreux cas, une durée de vie d´outil sans précédent, résume Bernd Fiedler, responsable Fraisage monobloc. Celle-ci donne d´exceptionnels résultats aussi bien en ébauche lourde qu´en passes de finition, qu´il s´agisse d’usinages profonds, de plein rainurage, de surfaçage ou de fraisage dynamique ».
Les ingénieurs de Kennametal ont conçu l´Harvi I TE afin de répondre à quatre problèmes essentiels qui perturbent plus de 90% des applications de fraisage : l´évacuation des copeaux, la déformation des outils, la stabilité angulaire et la casse due aux efforts de coupe radiaux. Résultat : un outil durable et suffisamment polyvalent pour se tailler la part du lion dans les applications de fraisage.
Répondre aux quatre principaux défis des usineurs
Dans le cas de l´évacuation des copeaux, l´Harvi I TE bénéficie d´une conception de coupe contribuant à enrouler et briser les copeaux, tandis que la nouvelle géométrie de la goujure soulève les copeaux et les éloigne de la pièce en cours d’usinage. Ces deux éléments contribuent à faciliter le flux du réfrigérant, à éliminer le recyclage des copeaux et à augmenter la durée de vie de l´outil. La face avant évolutive et la géométrie unique de la goujure favorisent plus encore l´évacuation des copeaux et sont également responsables des capacités impressionnantes de l´Harvi I TE en ramping et en plongée (rainurage et tréflage).

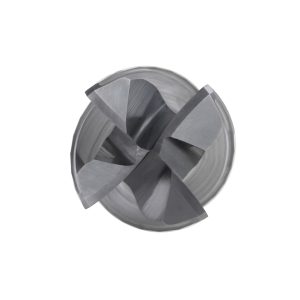

La déformation de l´outil est réduite grâce à sa partie centrale en forme de parabole et à un listel à facettes sur toute la longueur de la dent qui diminue les frottements de coupe. Ce relief accroît également la résistance des arêtes, faisant de l´outil une solution polyvalente et ultra performante. Grâce à son angle d´hélice variable et à sa denture asymétrique, l´Harvi I TE amortit également les vibrations avant qu´elles n´affectent négativement les opérations d´usinage. « L´Harvi I TE améliore sensiblement la stabilité des processus, la qualité de surface et l´évacuation des copeaux, précise Bernd Fiedler. Et surtout, l’outil conserve ces avantages y compris à des avances, des vitesses et des profondeurs de coupe accrues, en assurant un débit copeaux, une durée de vie d´outil et une productivité au meilleur niveau ».
C´est ici même qu´opère pour l´essentiel la magie de l´usinage… « grâce à la nouvelle Harvi I TE, à sa stabilité angulaire accrue pour une opération de coupe douce, même aux angles de ramping les plus élevés », ajoute-t-on au sein du carburier. Des reliefs innovants dans les goujures réduisent les efforts de coupe et assurent une évacuation efficace des copeaux. Enfin, l’association entre technologie anti-vibrations et anti-frottements AVF crée un relief de précision pour de meilleures conditions de coupe dans de multiples matériaux.
|
Les gagnants des Edison Awards, qui récompense les innovations mondiales, ont été annoncés le 25 mars dernier à Pittsburg (en Pennsylvanie). La fraise à métaux Harvi I TE de Kennametal a remporté le prix d’or dans la sous-catégorie « Production de métaux » issue de la catégorie « Technologie appliquée ». « Ce Gold Edison Award décerné pour notre nouvelle fraise démontre la riche histoire d’innovation de Kennametal dans le domaine de l’usinage des métaux, a déclaré Carlonda Reilly, vice-présidente et directrice de la technologie chez Kennametal. Nous sommes honorés d’être reconnus par les Edison Awards pour notre engagement continu à développer des produits qui changent la donne et qui aident nos clients à améliorer leur productivité et à réussir. » |
