Des nouveautés pour le fraisage de rainurage et de tronçonnage

HORN FRANCE

par Equip'Prod

Horn a élargi sa gamme de fraises de rainurage et de tronçonnage. Le carburier et fabricant d’outils de précision propose désormais les corps de base d’outils du système de fraisage M310 avec alimentation interne en fluide de coupe, le tout pour une réduction des coûts de production et une meilleure précision.

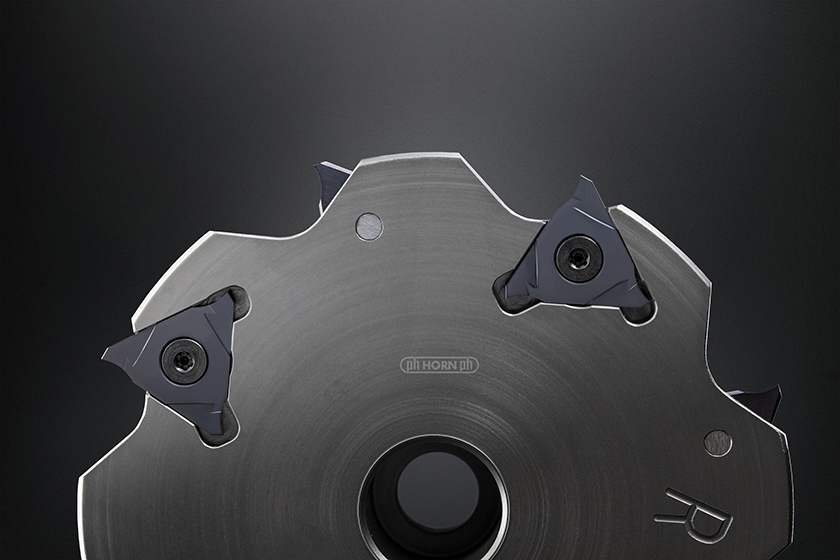

>> Horn propose désormais les corps de base d’outils du système de fraisage M310 avec alimentation interne en fluide de coupe (© Horn/Sauermann)

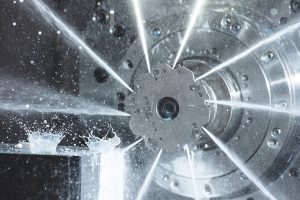

>> L’alimentation interne en fluide de coupe améliore considérablement les performances des outils du système de fraisage M310 (© Horn/Sauermann)

Les besoins ont émané du secteur aéronautique et portaient tout particulièrement sur la découpe de matériaux tels que le titane, l’inconel ou l’inox. Grâce aux développements réalisés chez Horn, comme l’intégration d’un système d’arrosage interne, la durée de vie des plaquettes de coupe réversibles est prolongée. De plus, l’arrosage par le centre de l’outil, pendant le fraisage des rainures, permet d’accroître la précision car la chaleur de la zone de cisaillement n’est pas transférée à la pièce. Enfin, l’effet de rinçage du lubrifiant de coupe, associé à la géométrie des arêtes de coupe, empêche le blocage des copeaux dans les rainures profondes.

 « L’alimentation interne en fluide de coupe améliore considérablement les performances des outils du système de fraisage M310, souligne Denis Ertlé, responsable pour la région Aquitaine. À titre d’exemple, dans le cadre d’une application aéronautique, pour la découpe de longerons dans du titane, la durée de vie des outils a été multipliée par deux. De plus, la gamme est aujourd’hui plus large car elle a été complétée avec des outils de diamètre plus petits. Idem concernant les plaquettes de coupe, avec une extension de la gamme en épaisseurs 3, 4 et 5 avec des rayons de 0,4 à 2mm. »

Deux modèles de fraises Horn de rainurage et de tronçonnage

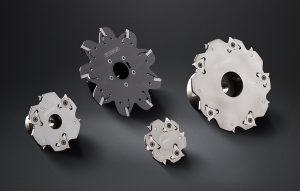

>> Horn élargit la gamme des systèmes de fraisage M310 pour le fraisage de rainurage et de tronçonnage (© Horn/Sauermann)

La version fraise à queue cylindrique est disponible dans des diamètres compris entre 50 mm et 63 mm avec des largeurs de coupe de 3 à 5 mm. En fraises à moyeu, les corps de base existent dans des diamètres allant de 63 à 160 mm. Les largeurs de coupe sont également comprises entre 3 et 5mm. Les plaquettes sont vissées à gauche et à droite du corps de base, type S310 en carbure trois arêtes de coupe et favorisent une bonne répartition des forces de coupe utilisées. Outre d’autres géométries à utiliser dans différents matériaux, Horn élargit l’éventail des plaquettes de coupe avec une géométrie pour le fraisage des alliages d’aluminium.

À l’extension du système M310, Horn ajoute les systèmes de fraisage M101 et M383 qui viennent compléter le catalogue. Pour l’outil M101, les plaquettes de coupe de type S101 avec des largeurs de coupe de 2,5 mm sont disponibles en stock. Par ailleurs, de nouvelles plaquettes de coupe avec un angle de 8 degrés sur l’arête de coupe sont spécifiquement destinées au tronçonnage. Pour le système 383, Horn étend les variantes de corps de base et inclut les diamètres de 125 et 160 mm.
