Esab lance une nouvelle gamme de métaux d’apport B2

ESAB

par Equip'Prod

Avec le lancement de ses électrodes et flux B2 SC pour le soudage SMAW, GTAW et SAW d’aciers alliés résistants au fluage 1,25 % Cr, 0,5 % Mo, SA-387 niveau 1, ASTM A335 niveau P11 et de matériaux similaires, Esab  Corporation propose désormais une gamme modernisée de formulations de métaux d’apport pour les soudures chrome-molybdène dans les applications de raffinerie, de pétrochimie, de production d’énergie et de réservoirs sous pression. Esab a lancé une gamme de métaux d’apport B3 SC l’année dernière.

>> Les nouveaux métaux d’apport B2 SC d’Esab pour le soudage SMAW, GTAW et SAW d’alliages Cr-Mo résistants au fluage de niveau P11 bénéficient de formulations modernisées, conçues pour les applications nécessitant des valeurs de résistance élevées

« Les métaux d’apport Esab B2 SC et B3 SC bénéficient d’un contrôle très strict de leur composition chimique et de très faibles niveaux d’impuretés. Les soudures présentent un facteur X, ou facteur de Bruscato, maximal de 10 pour réduire la sensibilité à la fragilisation par trempe, explique Markus Gustafsson, responsable R&D métaux d’apport chez Esab. Ces nouveaux métaux d’apport répondent aux exigences élevées en matière de propriétés chimiques et offrent une dureté élevée dans les conditions de traitement thermique post-soudage, ainsi qu’après traitement de refroidissement par étapes. Le métal fondu est également conçu pour accroître la résistance à la rupture à des températures de service élevées. »

Le facteur de Bruscato (facteur X) est une formule de composition (facteur X = (10P + 5Sb + 4Sn + As)/100 (valeurs en ppm)) permettant d’évaluer la sensibilité des matériaux à la fragilisation par trempe, les nombres les plus bas indiquant une meilleure résistance. Les électrodes et flux B2 et B3 précédents d’Esab présentaient un facteur X maximal de 15. Tous les B2 SC et B3 SC actuels bénéficient d’un facteur X maximal de 10, avec une valeur nominale d’environ 7 pour les métaux fondus SMAW, GTAW et SAW afin de laisser une marge importante pour répondre aux besoins des utilisateurs finaux. « Pour permettre à nos clients de choisir le métal d’apport et le flux appropriés et garantir la conformité par rapport aux spécifications des procédures de soudage, les fiches techniques des produits Esab B2 SC et B3 SC indiquent la composition chimique, les données du facteur X et les propriétés mécaniques dans des conditions de traitement thermique post-soudage standard et industrielles ».

Caractéristiques de ces nouveaux matériaux d’apport

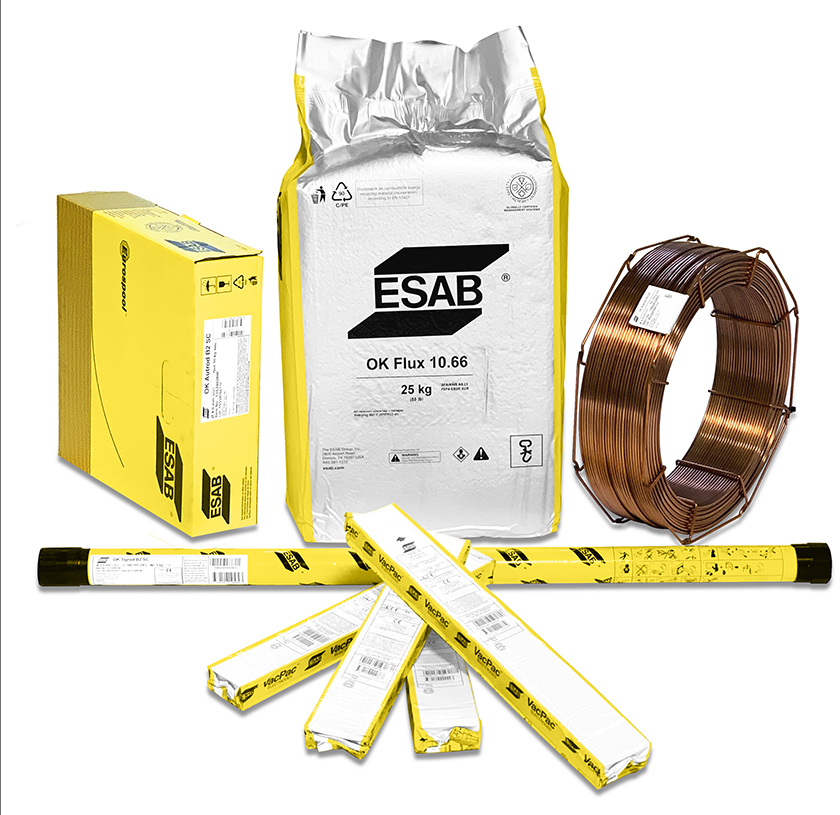

Les nouveaux matériaux d’apport comprennent des tiges GTAW OK Tigrod B2 SC (SFA/AWS A5.28 ER80S-B2, EN ISO 21952-A: W Z CrMo1Si, EN ISO 21952-B: W 55 I1 1C1M). Celles-ci sont disponibles dans des diamètres compris entre 1,6 et 3,2 mm et des longueurs de coupe de 1 000 mm. Ils comprennent également des électrodes SMAW : OK B2 SC (SFA/AWS A5.5 E8018-B2-H4R, EN ISO 3580-A: E CrMo1B 42 H5), disponibles dans des diamètres compris entre 2,5 et 5,0 mm.

Pour le soudage SAW, des fils OK Autrod B2 SC (SFA/AWS A5.23 EB2R, EN ISO 24598-A: S S CrMo1) sont disponibles dans des diamètres compris entre 2,0 et 4,0 mm et sont livrés dans des paniers de 30 kg ou des conditionnements de type BigDrum de 280 kg. Enfin, les matériaux comprennent un flux OK Flux 10.66 (EN ISO 14174: S A FB 1 55 AC H5) ; celui-ci offre une soudabilité supérieure, y compris dans les assemblages avancés en espace étroit, avec un mouillage régulier sur la paroi latérale et une meilleure « détachabilité » du laitier.

Métal fondu : la combinaison flux/fil OK Flux 10.66 + OK Autrod B2 SC est classifiée SFA/AWS A5.23 F8P4-EB2R-B2R et EN ISO 24598-A: S S CrMo1 FB

Pour les applications de soudage Cr-Mo ne nécessitant pas un facteur X maximal de 10, Esab propose Dual Shield CrMo1, une électrode FCAW au rutile (SFA/AWS A5.29 E81T1-B2M, EN ISO 17634-A: T CrMo1 P M2 H5) et OK AristoRod 13.16, un fil GMAW (SFA/AWS A5.28 ER80S-B2, EN ISO 21952-A: G Z CrMo1Si, EN ISO 21952-B: G 55 M13 1CM).  « Les experts en métaux d’apport et les ingénieurs d’application d’Esab peuvent travailler avec les équipes de nos clients pour les aider à sélectionner les meilleurs métaux d’apport, développer des procédures de soudage optimales et recommander un système complet de surveillance des soudures/gestion des données de soudage »
