De nouvelles fraises à épaulement pour le fraisage d’épaulement brut de titane et de fonte

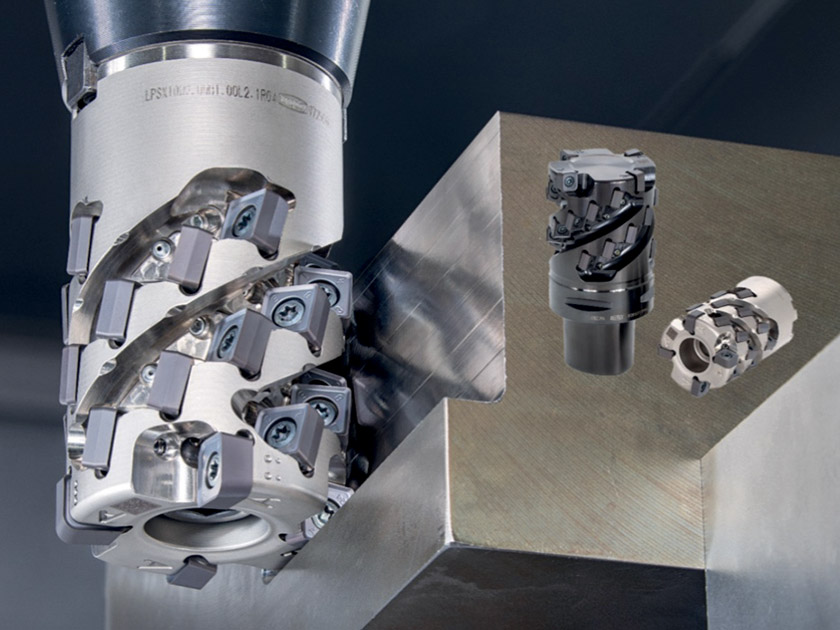

Afin de relever les défis du titane et de ses alliages, Tungaloy a mis au point la fraise à goujure allongée indexable ExtendedForceMill. Celle-ci est dotée de géométries de plaquettes optimisées et d’une conception du corps de la fraise lui permettant un enlèvement efficace des matériaux excédentaires en conservant l’acuité de l’arête de coupe, tout en étant exposée à des températures extrêmement élevées pendant une longue période.
ExtendedForceMill propose deux types de plaquettes : les plaquettes inférieures double face AXHU à quatre arêtes de coupe et les plaquettes périphériques double face SXHU à huit arêtes de coupe. Ces plaquettes possèdent un profil d’arête de coupe unique dont la forme de la section transversale forme un angle obtus, au lieu d’un angle aigu comme c’est le cas avec les plaquettes conventionnelles. Cette géométrie confère à l’arête de coupe un angle de coupe élevé et une grande résistance afin d’exercer des forces de coupe légères, tout en garantissant la fiabilité de l’outil.
La disposition optimisée des plaquettes sur Conçue pour les machines multitâches et de tournage-fraisage, la fraise à quatre dents JS754 est adaptée à un usinage haute performance. Avec cette conception, la série est idéale pour les applications difficiles impliquant des matériaux ISO M (acier inoxydable) et ISO S (superalliages résistant à la chaleur et titane). Avec des longueurs de coupe plus courtes, elle apporte plus de résistance et un contrôle des vibrations pour une meilleure stabilité de l’outil lors de l’usinage avec des broches principales ou de reprise, ainsi qu’avec des têtes de fraisage et des outils motorisés. le corps de la fraise minimise les vibrations, éliminant ainsi les défaillances prématurées des plaquettes. Une sortie de liquide de refroidissement, située dans toutes les poches de plaquettes, intègre une buse dirigeant le liquide de coupe avec précision vers le point de coupe, évitant ainsi les hausses de température.
Les corps de fraises seront disponibles en deux types standard : LPSX10M050B22.0L0.. R04 : les fraises à coquille (alésage) seront proposées avec un diamètre de fraise de 50 millimètres pour des profondeurs de coupe axiales maximales (APMX) de 54 ou 76,5 mm. Les types LPSX10M0..C.L054R0. avec connexion TungCap PSC côté machine seront disponibles avec un diamètre de 54 ou 66 mm pour une profondeur de coupe axiale de 54 mm.
EQUIP PROD – N°146-147 Septembre-Octobre 2023
