Des broches de précision pour relever les défis du décolletage

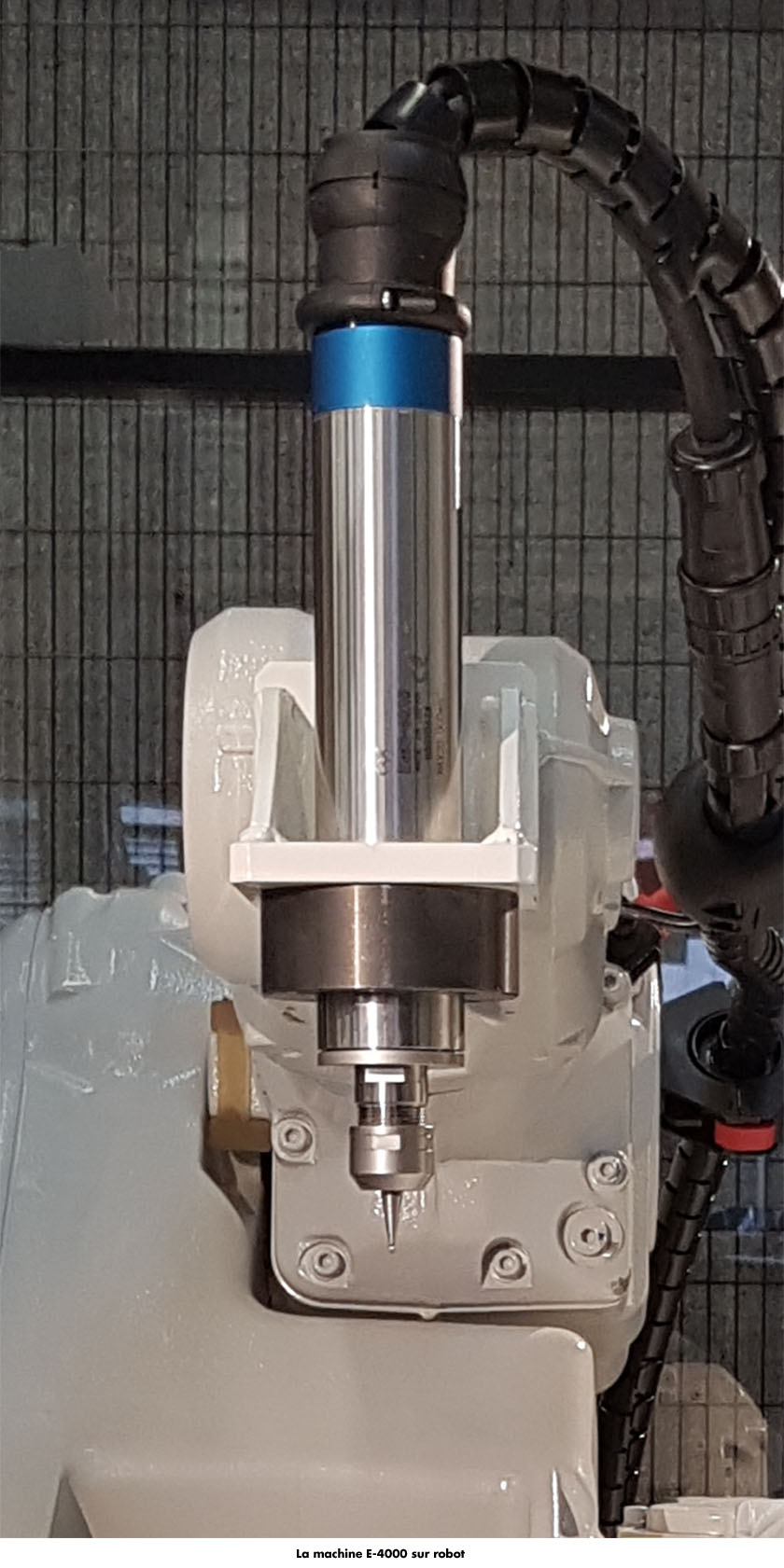

Pour les opérations d’usinage ou d’ébavurage en décolletage, en bout de bras robotisé, sur machine-outil ou sur machine spéciale, les broches de précision Nakanishi distribuées par EDM Service se montrent à la fois puissantes et compactes.

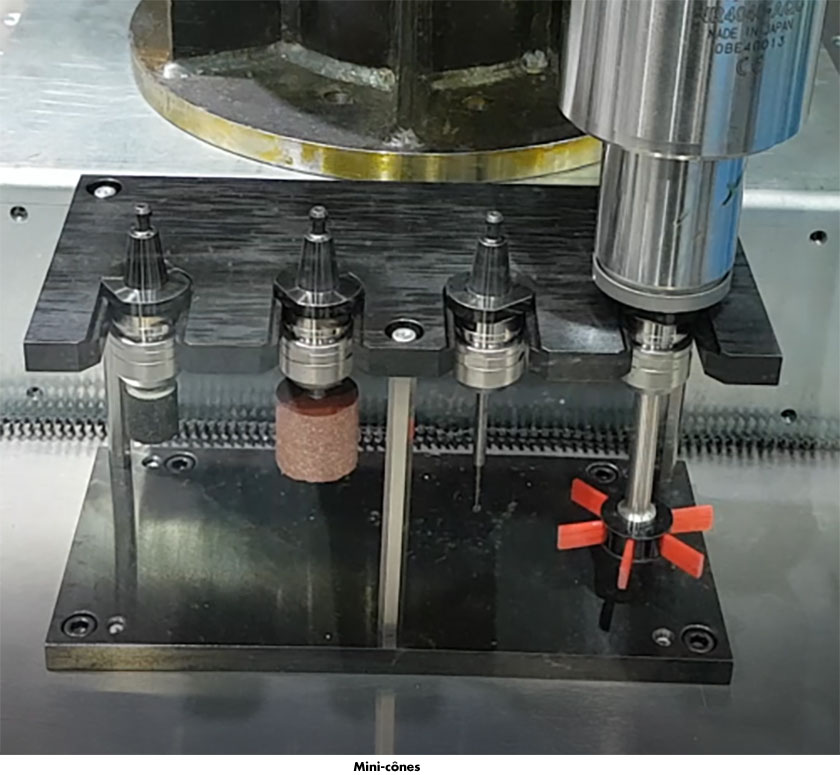

Les broches de précision Nakanishi affichent des puissances allant de 130W à 1,2 kW pour des vitesses de rotation qui s’étalent de 1 000 à 160 000 tr/mn. Il existe des versions avec changement d’outil automatique par levier ou par air comprimé. Afin de permettre un préréglage des outils, ceux-ci sont montés dans des mini-cônes qui peuvent être positionnés dans un rack. Ainsi, la machine ou le robot peuvent choisir l’outil en fonction de l’opération.
La puissance consommée par la broche est en permanence analysée et ce signal peut être utilisé par l’installation pour modifier les trajectoires ou les avances en fonction de l’effort demandé à l’outil. Le poids des plus petites broches est de 200 grammes. Le poids des plus puissantes est compris entre 2 et 3 kg. Les diamètres disponibles vont de 19,05 à 60 mm. Les broches sont droites ou à renvoi d’angle. Un modèle permet l’arrosage par le centre des outils pour le perçage.
Des mini-broches aux vitesses de rotation élevées
Plus spécifiquement pour le décolletage, les gammes Nakanishi iSpeed3 et E-3000 présentent une grande variété de configurations possibles : droite ou renvoi d’angle, avec réducteur ou monobloc, diamètre de 19,05 à 30 mm, vitesse de 1000 à 80 000 tr/mn et une puissance de 140 à 350W. Simplement refroidies par air comprimé, ces broches sont faciles à installer et à interfacer avec les machines de décolletage connues sur le marché.
Par ailleurs, EDM Service propose aussi les broches outils qui fonctionnent avec l’arrosage au centre de la broche ou avec de l’air comprimé. Ces mini broches (diamètre 25 mm ou avec support diamètre 16 mm), se montent facilement en weldon, en pince ou directement dans les portes outils de tour. Les vitesses de rotation obtenues par la pression d’arrosage ou par l’air comprimé vont de 40 000 à 70 000 tr/mn. Une version mini-renvoi d’angle avec angle réglable permet les mêmes vitesses de rotation.
