Des machines-outils de haute précision pour le luxe et la joaillerie à découvrir sur Micronora

Hestika France, filiale française du constructeur de machines-outils japonais Citizen, spécialiste du tournage de précision, participera au prochain salon Micronora. Afin d’illustrer son savoir-faire dans ce domaine, Hestika France mettra en avant les caractéristiques spécifiques de la marque de tours à poupée mobile Citizen-Cincom, pour l’usinage de très petites pièces dédiées aux secteurs de la joaillerie, du luxe et de l’horlogerie.

L’entreprise Citizen a débuté son activité horlogère en 1918, avec la création et la fabrication de montres de poche (à gousset). Le succès étant au rendez-vous, elle a conçu et fabriqué sa propre gamme de machines-outils pour industrialiser et produire des montres en grandes quantités. Ses machines-outils sont exportées dans le monde entier depuis les années 70.

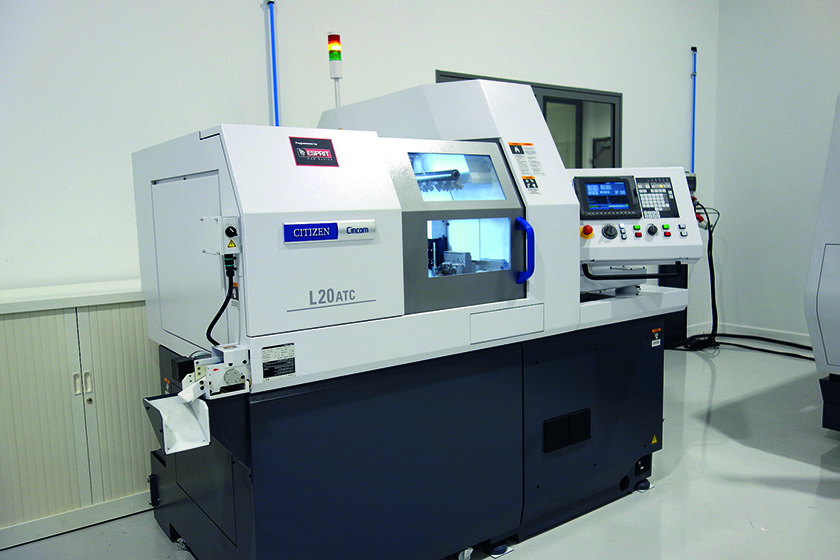

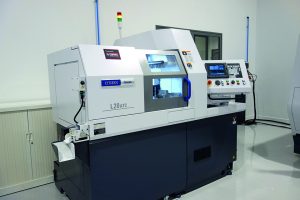

>> L20 – ATC

Cette précision provient notamment des broches et vis à billes de haute précision – conçues et fabriquées par le constructeur – dont elles sont équipées, ainsi que grâce à l’adoption de sondes de compensation thermique qui assurent leur stabilité. De plus, ces machines bénéficient d’une cartérisation de Citizen particulièrement bien pensée, qui facilite la gestion de la récupération du copeau précieux (par ex : argent, or, platine) en vue de sa refonte.

Ces tours de haute précision offrent une grande rapidité d’exécution. La commande numérique Citizen-Cincom apporte une puissance de calcul conséquente et une gestion performante des courses outils. En conséquence, les machines sont plus rapides : jusqu’à 15 à 20% de diminution du temps de cycle, à gamme d’usinage équivalente, par rapport aux références du marché.

Le point sur les succès des tours L 220 ATC et L 212 X de Citizen-Cincom

>> DR

Exposé sur le stand Hestika, le tour L 220 ATC – véritable petit centre d’usinage 5 axes – rencontre un vif succès dans le secteur du luxe/joaillerie (fermoirs de bracelets, boucles d’oreilles, etc.) depuis son lancement il y a un an et demi. Il représente l’investissement idéal pour la production de pièces de révolution de diamètre allant jusqu’à 25 mm, courtes ou longues et offre des temps de cycle d’usinage réduits. Il s’agit également du premier tour à poupée mobile équipé d’un changeur d’outil automatique intégré (également disponible sur 32 mm et utilisé, par exemple, pour l’usinage des boîtiers de montres). L’axe B qui tourne autour de la pièce (12 000 tours/min), combiné aux changements rapides d’outils, permet d’obtenir une pièce esthétiquement parfaite après ébavurage. L’axe B compte 12 outils (magasin + 1 intégré), sachant que, sur l’ensemble de la machine, la capacité maximale est de 34 outils.

Autre succès important en Europe depuis l’automne 2020, la Citizen-Cincom L 212 dont la version X (10) était très attendue dans le domaine du luxe/joaillerie (et également du médical), où une grande polyvalence est requise en plus d’une rapidité d’exécution optimale. Grâce à son 2^ème axe Y, les utilisateurs de tours à poupée mobile ne sont plus contraints de se tourner vers des machines de passage 20 mm pour usiner sur 3 axes en contre-broche. Les possibilités de montage en broche principale évoluent et il est possible d’équiper jusqu’à 38 outils au total, dont une unité motorisée triple orientable de 0 à 90°. Construction du bâti, rigidité et puissance évoluent pour accompagner cette montée en capacité, et la L 212 X peut également être équipée de la technologie LFV pour maîtriser la fragmentation des copeaux. Notons également que la version antérieure L 12 VII, best-seller dans le segment des petits diamètres, a toujours toute sa place dans les ateliers car elle représente une solution « performances techniques/coût » particulièrement intéressante.

Focus sur la Citizen R 504 (exposée sur le stand Outimat, fabrication d’outils coupants)

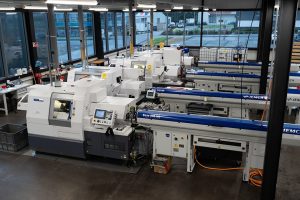

>> R04 – Parc machines UND

La R 504 est une solution pertinente pour les pièces de petit diamètre, inférieur à 1 mm. Elle se montre très populaire en Suisse avec 60 à 70 nouvelles ventes chaque année pour l’usinage, par exemple, de petits axes et roues dentées pour l’horlogerie. Elle figure parmi les machines les plus précises du marché grâce à ses moteurs linéaires et ses règles en verre.

La R 504 fait preuve d’une grande rapidité de réglage. Elle est également très appréciée esthétiquement et offre une parfaite visibilité de l’intérieur de la machine. Particulièrement compacte (0,94  m² au sol), avec une profondeur de seulement 455 mm, elle se place aisément dans les espaces réduits des ateliers. Il est possible d’usiner jusqu’au Ø7 mm (option).

Lors du salon Micronora, le centre de tournage-fraisage à poupée fixe bi-broche bi-tourelle Citizen-Miyano ANX42, lancé sur le marché français il y a 18 mois, sera également exposé. Il affiche haute vitesse, très faible encombrement au sol et facilité de programmation.

EQUIP PROD • N°138 Septembre 2022
