            Lancement à Lyon de la nouvelle version de la suite CAO/FAO hyperMILL

            9 octobre, 2021
            n°131ProgicielOPEN MINDDossier Industrie 4.0

            À l’occasion de Global Industrie Lyon, la filiale française d’Open Mind a dévoilé la nouvelle version 2021.2 de la suite CAO/FAO hyperMILL. Parmi les nouveautés : une meilleure ergonomie, des stratégies d’usinage perfectionnées et d’autres options pour la communication des données.

            Plusieurs nouveautés dans la version 2021.2 permettent un usinage amélioré lors de la finition de formes 3D. Le tri des trajets d’outil a été optimisé, ce qui réduit les mouvements de dégagement et crée des trajets d’outil plus homogènes. Le « chevauchement adouci » assure un usinage sans transition, lors duquel les trajets d’outil se chevauchent au-delà des limites. L’option « Ajuster le trajet d’outil au brut » permet d’éviter les trajets d’outil inutiles. En outre, une géométrie d’outil personnalisable peut aussi être utilisée maintenant pour le calcul et la simulation des trajets d’outil.

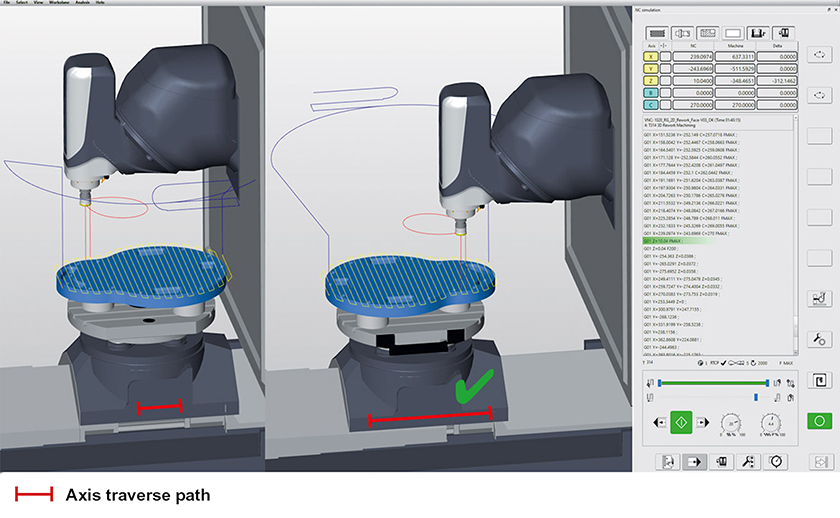

            Simulation machine basée sur code CN

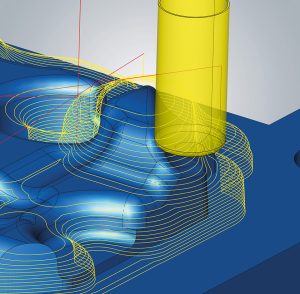

            >> Opération de finition par niveau Z

            hyperMILL VIRTUAL Machining travaille avec les codes CN réels et permet de ce fait des simulations et des analyses de la plus haute précision. Deux des plus importantes évolutions dans la version 2021.2 : les dépassements des limitations d’axe sont reconnus, permettant ainsi l’optimisation des déplacements. L’outil Optimizer peut en outre diviser les trajets d’outil G1, trouver un nouveau positionnement dans la limitation d’axe et poursuivre l’usinage. Les mouvements d’approche et de retrait sont liés de manière adoucie avec les trajets d’outil et soumis au contrôle des collisions. Le dépassement des limitations d’axe est empêché. Il est maintenant également possible d’utiliser une stratégie spéciale d’approche et de retrait pour les machines dont l’outil peut être rétracté dans un fourreau.

            Impression 3D et orientation des pièces sur le simple clic d’un bouton

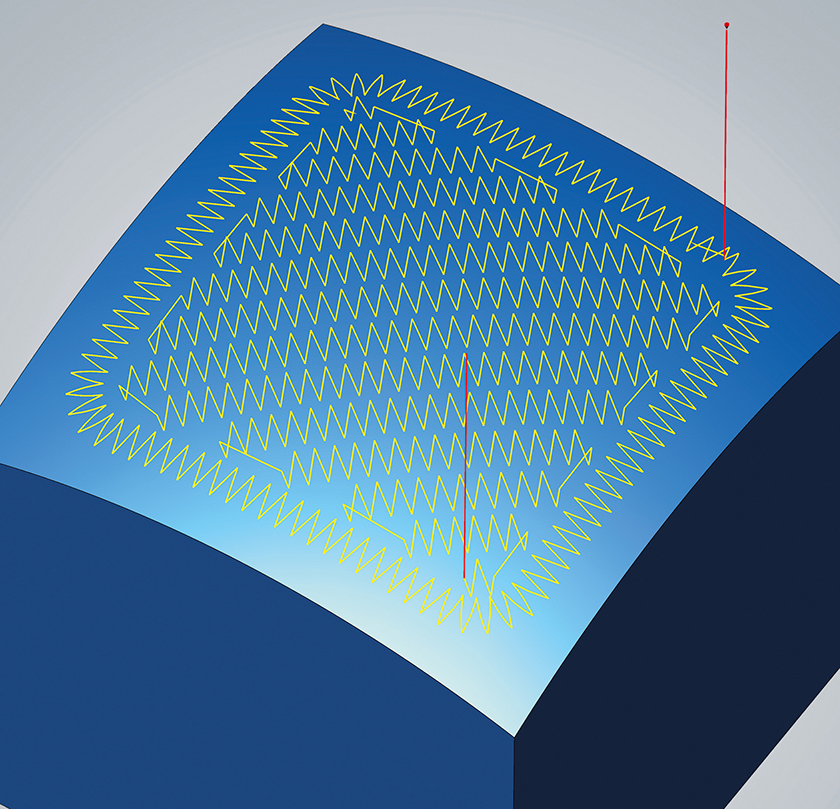

            hyperMILL est le système FAO de choix pour la programmation aisée et fiable de l’usinage additif. La version actuelle d’hyperMILL Additive Manufacturing inclut le nouveau mode Trame. Ce mode permet de créer un trajet d’outil ondulé ou en zigzag afin d’ajouter de la matière sur les contours ou les zones de remplissage. Il est ainsi possible d’élargir la zone additionnée de remplissage et d’augmenter l’épaisseur de l’ajout. Cette opération améliore en outre les propriétés métallurgiques du matériau complété. L’usinage de reprise des pièces obtenues de manière additive est une application importante de la nouvelle fonction hyperMILL Best Fit.

            >> Fonctionnalité de fabrication additive

            Avec hyperMILL Best Fit, Open Mind améliore la préparation du travail dans le secteur de l’usinage. Au lieu de devoir orienter manuellement la pièce brute dans le bridage, d’après le programme CN, le système FAO hyperMILL adapte désormais automatiquement le programme CN en fonction de la position des pièces. La nouvelle fonction exploite au maximum les possibilités de la machine virtuelle dans le programme FAO et de la communication avec un centre d’usinage 5 axes intégrant le palpage 3D, afin d’éliminer le facteur d’incertitude de l’orientation manuelle.

            >> Recherche automatique de solutions

            Avec hyperCAD-S, Open Mind propose, dans sa suite de produits, son propre système de CAO adapté aux besoins des programmeurs FAO. Parmi les principales nouveautés figurent des formats de fichiers supplémentaires pour l’importation et l’exportation. La nouvelle version d’hyperCAD-S propose trois formats supplémentaires pour l’importation de fichiers : SAT (Standard ACIS Text) ainsi que OBJ et 3MF pour l’importation de données maillées.

            EQUIP PROD • N°131 Octobre 2021

            Partager

            Plus d'articles sur OPEN MIND

            Open-Mind---photo-1-(2)
            29 septembre, 2022
            Une CFAO de pointe pour produire des hélicoptères de luxe
            Open-Mind---photo-1
            29 septembre, 2022
            OPEN MIND / GRAVURE PROST

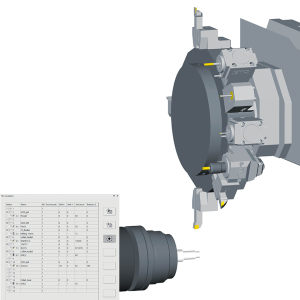

            hyperMILL Turning Solutions : support de tourelle pour machines de tournage avec une tourelle, une broche principale et une commande Siemens. Source : OPEN MIND
