            Nouvelle famille de fraises en carbure monobloc Xill-tec – une fraise pour (presque) tout ?

            13 novembre, 2021
            n°132Guides des NuancesWALTER

            Walter lance une solution avec la fraise en carbure monobloc Xill-tec de la famille de produits MC230 Advance, qui combine de manière optimale une capacité technique élevée avec des exigences pratiques : celle-ci s’adapte à tous les groupes de matériaux ISO et aux stratégies de fraisage courants – et donc  à tous les secteurs d’usinage, comme la construction mécanique et l’industrie de la sous-traitance.

            >> La nouvelle famille de fraises de Walter commence avec 111 variétés d’outils différentes (Image: Walter AG)

            Deux tendances peuvent être observées dans les opérations d’usinage : d’une part, les composants à usiner deviennent si complexes qu’ils sont au moins partiellement usinés avec des outils spéciaux. D’autre part, la pression des coûts et des délais font que les coûts des outils sont examinés de manière intensive, même pour des composants relativement standardisés. De nombreux fabricants proposent des outils universels, mais une application universelle signifie souvent qu’elle n’est pas vraiment optimale partout, mais plutôt acceptable pour les exigences données.

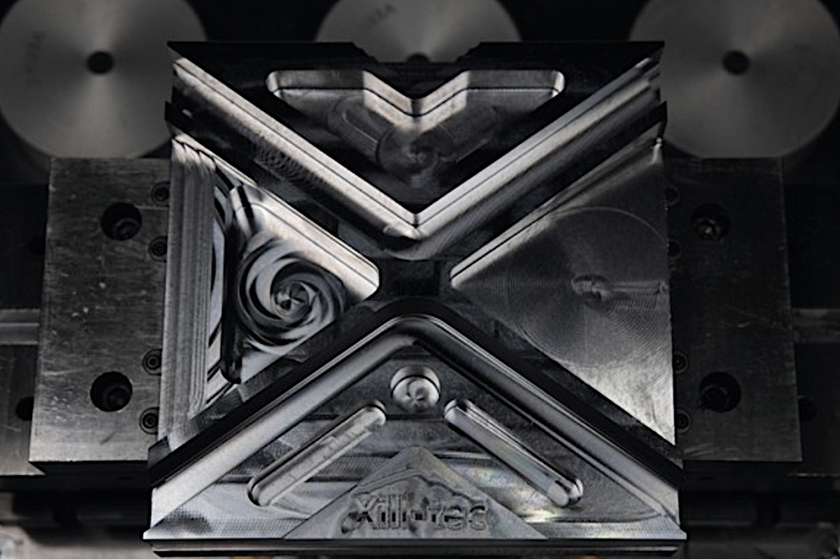

            >> Les nouvelles fraises Xill-tec fonctionnent de manière fiable avec tous les groupes de matériaux ISO et toutes les opérations de fraisage courantes (Image: Walter AG)

            Walter a travaillé au développement de la nouvelle fraise en carbure monobloc Xill-tec avec précisément l’approche inverse : l’objectif était d’obtenir les meilleures performances possibles dans les domaines d’application et les matériaux spécifiques. Les fraises de la nouvelle famille de produits Walter Xill-tec peuvent non seulement être utilisées pour presque tous les groupes de matériaux ISO (P, M, K, N et S), mais aussi pour toutes les courantes opérations de fraisage. Le fraisage d’épaulement, le fraisage dynamique et hélicoïdal, le rainurage pleine fraise (jusqu’à 1 × D), le ramping et la plongée sont possibles à un haut niveau de performance. Leur géométrie performante facilite également l’utilisation de nouvelles stratégies de fraisage, comme le fraisage dynamique. Les fraises Walter Xill-tec impressionnent par leur capacité, notamment pour l’ébauche et la finition sur cinq axes. Grâce à un large choix d’options, la nouvelle famille de fraises en carbure monobloc couvre désormais jusqu’à 80 % des applications de fraisage classique.

            Avec le Walter GPS, le système de sélection d’outils en ligne de Walter qui propose des recommandations sur les données de coupe et les calculs de rentabilité, il est facile de sélectionner les options avec ou sans rayon de bec, avec arête de coupe au centre, col réduit, chanfrein de protection, queue cylindrique et queue Weldon.

            Une longue expérience technique au service de la fraise

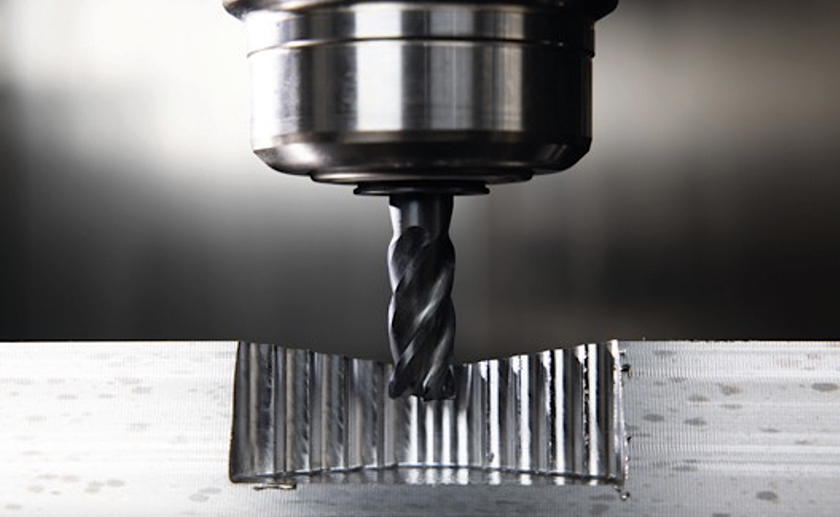

            >> La combinaison particulière de la géométrie et du revêtement de l’outil sur les fraises Xill-tec permet un fonctionnement silencieux, à faible vibration et une action de coupe douce (Image: Walter AG)

            Lors du développement de la fraise en carbure monobloc Xill-tec, Walter avait spécifiquement à l’esprit les exigences des process de fabrication hautement automatisés, souvent en trois équipes. La stabilité du process est ici un facteur tout aussi important, sinon plus, pour les performances globales, la valeur de la performance intrinsèque de la fraise et, bien sûr, les coûts à la pièce. La combinaison particulière de la géométrie de l’outil et du revêtement est cruciale pour les fraises Xill-tec.

            Les ingénieurs de Walter ont mis en commun leurs nombreuses années d’expertise technique pour y parvenir : la caractéristique la plus importante de la géométrie est le pas d’hélice variable à 35°/38°. Cela réduit considérablement les forces qui agissent sur l’outil lors du fraisage, ce qui se traduit par un fonctionnement silencieux et peu vibratile et une action de coupe douce qui réduit considérablement le risque d’ébrécher ou de casser l’outil. La nuance haute performance WK40TF, développée en interne chez Walter, est particulièrement résistante à l’usure.

            EQUIP PROD • N°132 Le Guide des Nuances de Coupe 2021
