Des solutions d’usinage en axe Y pour optimiser les opérations de tournage
Dans cet article technique, le carburier japonais Tungaloy explique en quoi l’usinage en axe Y se révèle très pertinent pour les opérations de tournage et présente ainsi un bel aperçu des solutions que les usineurs peuvent mettre en œuvre.
D’un tour CN à 2 axes à un centre de tournage-fraisage ou de fraisage-tournage à plusieurs axes, le développement a continué de progresser, des solutions d’usinage classiques sur l’axe X aux solutions d’usinage sur l’axe Y les plus récentes.
Dans le cas ci-contre (voir photo), on aperçoit un axe perpendiculaire à l’axe X. Celui-ci peut porter un outil rotatif ou un outil statique pour les opérations de tournage, d’usinage de gorges ou de tronçonnage.
Avantages de l’usinage sur l’axe Y
Les atouts de l’usinage sur l’axe Y sont multiples.

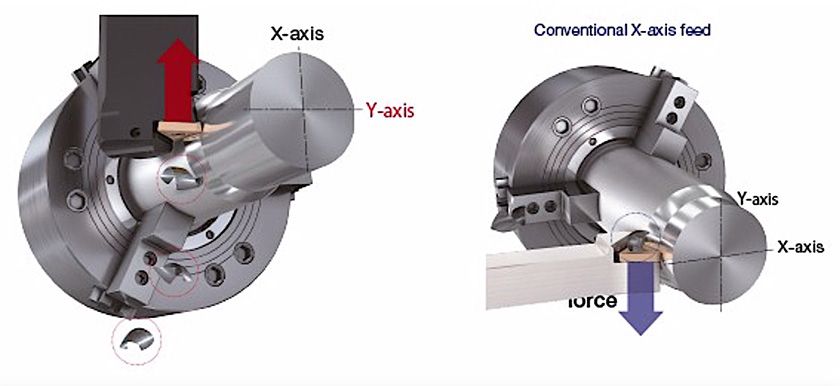

1 : Comme le montre l’image précédente, le tournage sur l’axe Y est une opération plus stable que l’usinage conventionnel sur l’axe X. Les deux principaux efforts agissant sur l’outil sont ceux dus à la vitesse de coupe et à l’avance. Les efforts de rotation sont beaucoup plus importants que les efforts d’avance. La résultante de ces deux efforts tend à être perpendiculaire à l’outil dans le cas du tournage sur l’axe X, ce qui entraîne une déflexion et conduit à la réduction du porte-à-faux de l’outil. En revanche, dans le cas du tournage sur l’axe Y, les efforts sont généralement parallèles à l’axe de l’outil, sans déviation de ce dernier, ce qui se traduit par un processus d’usinage beaucoup plus stable.
2 : Les performances des outils sur l’axe Y sont constantes quel que soit le porte-à-faux puisqu’il n’y a pas de déflexion.
3 : L’avantage de cet usinage stable permet d’utiliser des avances et des profondeurs de passe plus importantes. La durée de vie de l’outil permet donc d’augmenter la productivité.
4 : Élimination des copeaux. Grâce à l’usinage sur l’axe Y, les copeaux sont toujours poussés vers le centre de gravité. Il n’y a donc pas d’enchevêtrement de copeaux et pas de temps d’arrêt de la machine ou de l’automatisation.

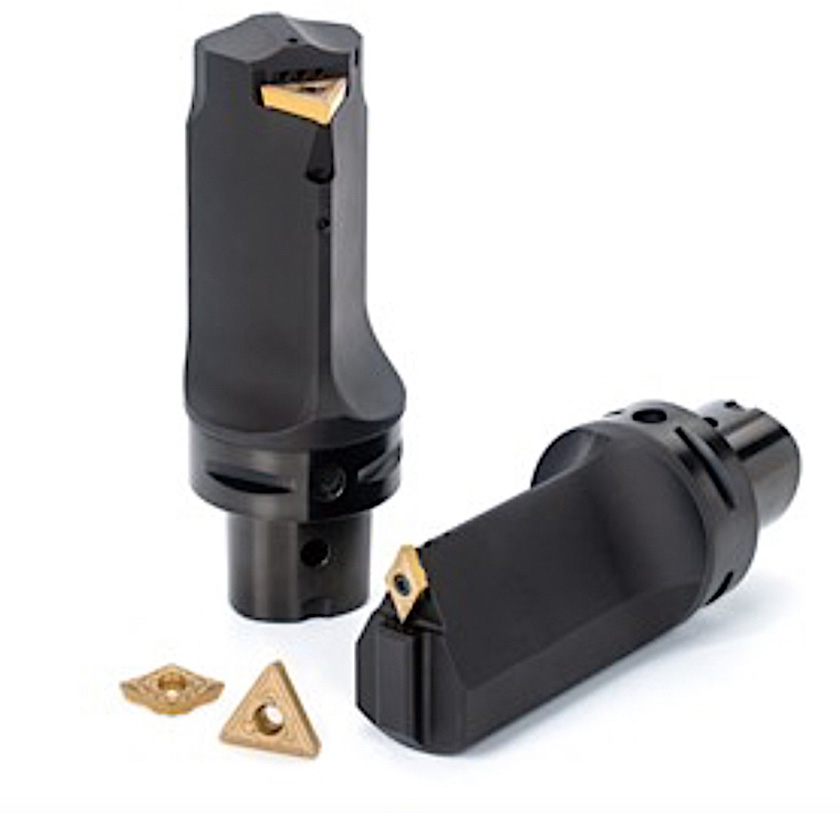

AddYAxisTurn est la meilleure solution pour l’usinage de composants tels que des arbres de différents diamètres, des contre-dépouilles et des profils. Son utilisation en tournage en tirant à grande avance et en tournage avant à avance modérée permet un usinage productif de ces composants.
Les deux plaquettes sont solidement placées dans leurs logements respectifs afin d’assurer des performances fiables en tournage multidirectionnel.

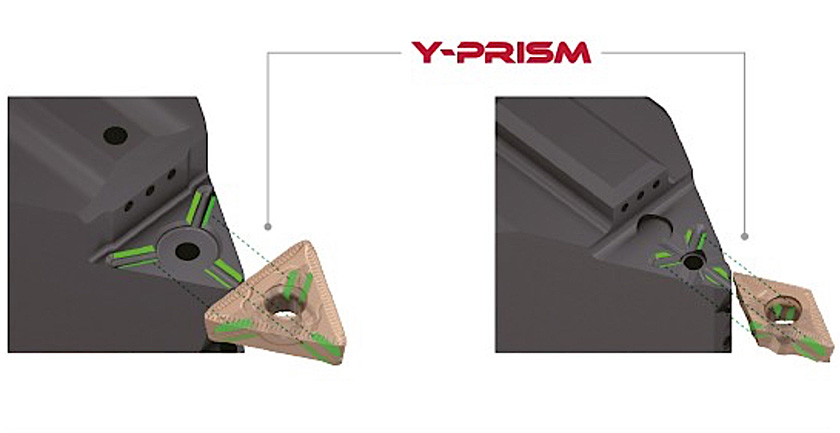

– Le système de bridage Y-Prism comporte un rail sur le porte-plaquette et une rainure correspondante sous la plaquette pour un bridage sécurisé et efficace.
– Ce dernier empêche les efforts de coupe d’affecter la position de la plaquette dans n’importe quelle direction et garantit une grande stabilité.

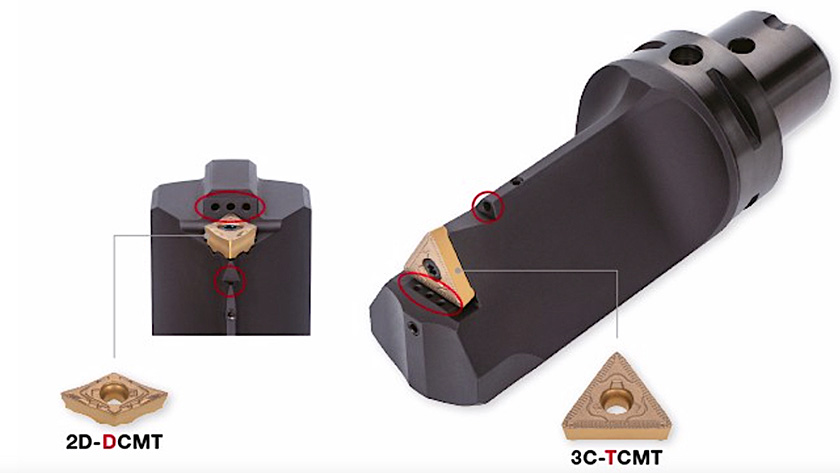

Enfin, afin de garantir une durée de vie prévisible de l’outil sur différents matériaux, l’outil est équipé de buses d’arrosage haute précision, délivrant le liquide de refroidissement directement sur la zone de coupe.
En résumé, les solutions d’usinage sur axe Y pour le tournage sont une excellente option dans le monde compétitif d’aujourd’hui pour optimiser l’utilisation des machines. L’investissement dans ces outils est bénéfique à long terme pour les industriels. Ceux-ci ont la possibilité de contacter Tungaloy pour discuter du passage à la solution d’usinage sur axe Y. Le carburier est en mesure de leur fournir un retour sur investissement basé sur le nombre d’outils requis pour un composant et le volume de production. n
