Iscar continue de faire évoluerles outils coupants !
Le carburier veut révolutionner, une fois de plus, le monde des outils coupants avec son offre complète « Logiquick ». Regroupant trois mots clés – « Logic », « IQ » et « Quick » –, cette campagne s’intègre dans la volonté permanente d’Iscar de développer et fournir des outils de coupe intelligents pour un usinage avancé, en fournissant des solutions logiques qui répondent aux exigences de la production moderne.

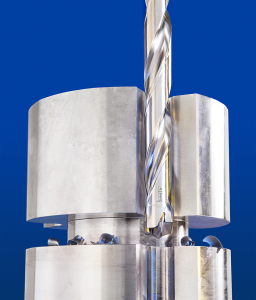

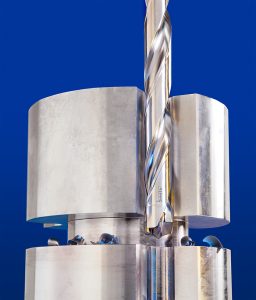

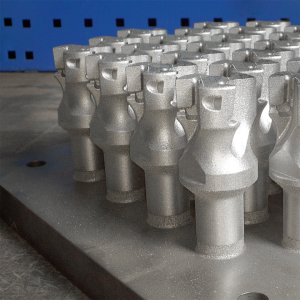

Afin de répondre à la demande croissante de solutions performantes dans la fabrication de poutrelles de construction en acier, Iscar a développé une nouvelle offre (Fig. 1) basée sur le concept Sumocham d’outils assemblés avec tête de perçage interchangeable en carbure de tungstène. Cette solution intègre trois éléments clés : la matière, la géométrie et la conception du corps. La nuance carbure IC954 revêtue PVD offre une résistance exceptionnelle à la déformation. La nouvelle tête interchangeable IHP-BP est dotée d’une arête de coupe auto-centrée, assurant une pénétration sûre dans la matière, tandis que les angles aigus de la tête empêchent efficacement la formation de bavures. Le corps renforcé du foret améliore quant à lui la rigidité dynamique.
La nouvelle tête de perçage modulaire Sumocham peut s’adapter à une large gamme de corps Multi-Master, pour une personnalisation sans limite en termes de forme, de longueur totale et de diamètre, permettant ainsi de réduire le stock d’outils et de minimiser le besoin en forets spéciaux.
Nouvelle gamme de fraises hérissons
Un fraisage avec enlèvement efficace d’un grand volume de matière est crucial dans la production de pièces critiques soumises à contraintes, telles que les composants aéronautiques en alliage de titane, pour lesquels les fraises hérissons à plaquettes indexables sont très efficaces.

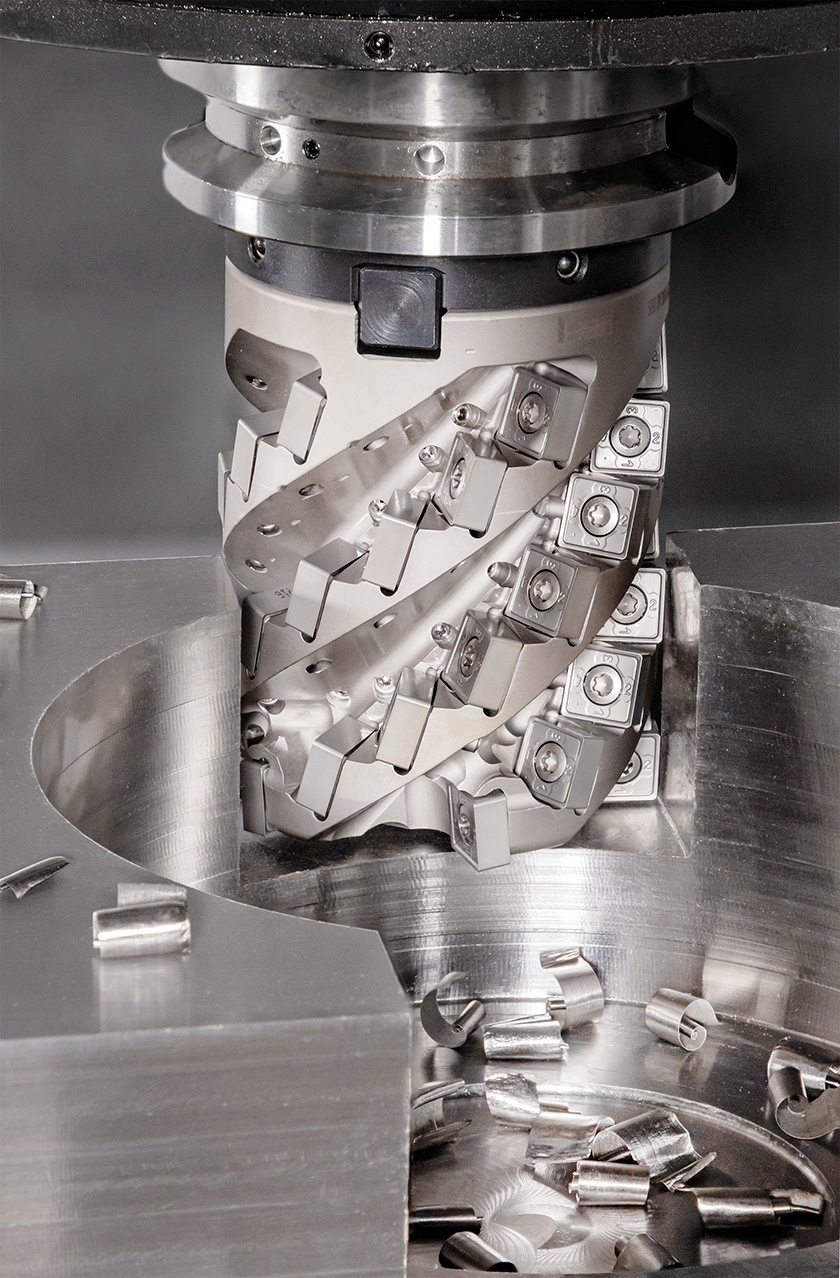

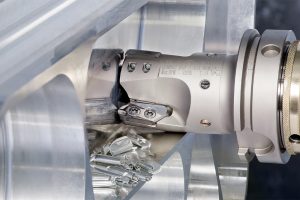

Iscar présente ainsi la Quick-X-Flute (Fig.2), nouvelle gamme de fraises hérissons à 90 degrés avec plaquettes réversibles carrées à 8 arêtes de coupe. La conception de la goujure optimisée établit un équilibre entre la rigidité de l’outil et une évacuation efficace des copeaux, permettant des taux d’enlèvement de matière élevés avec un engagement radial substantiel. Le profil de goujure développé améliore la résistance aux vibrations, en particulier lors de l’entrée – sortie de la pièce, ce qui augmente les données de coupe et améliore la productivité. La fraise est équipée de canaux d’arrosage haute pression dirigés sur la zone de coupe.
Outils statiques
Un usinage performant des superalliages à haute température (HTSA) passe par des outils coupants fabriqués dans le bon matériau. Iscar présente l’IC1017, une nouvelle nuance carbure de tungstène spécialement conçue pour les plaquettes normalisées ISO utilisées dans le tournage des HTSA. Cette nuance submicronique très dure et revêtue PVD permet des vitesses de coupe plus élevées pour une meilleure productivité.

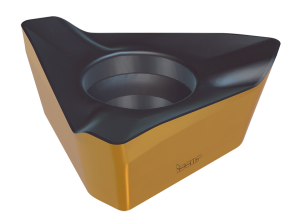

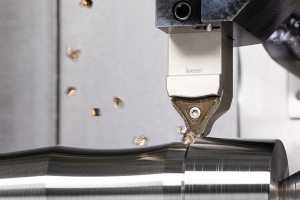

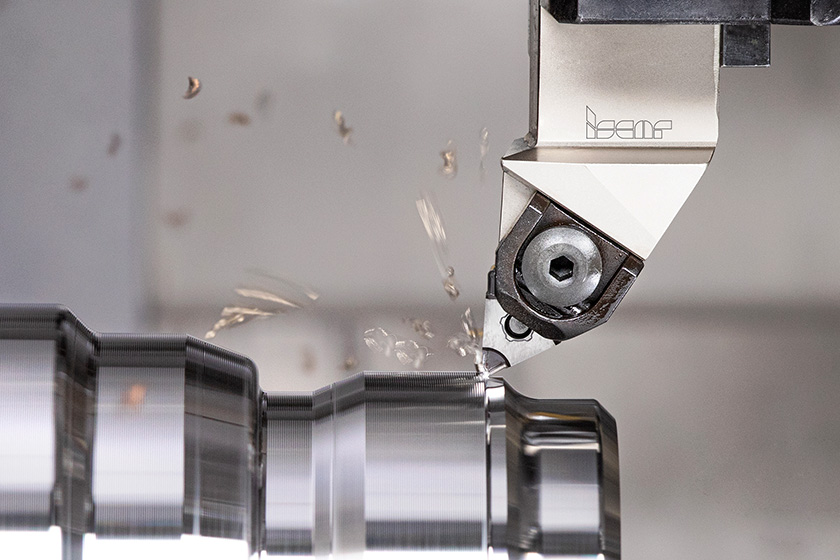

La nouvelle plaquette triangulaire Logiq-6-Turn (Fig. 3) offre une solution économique pour le tournage en semi-finition et finition, avec une excellente qualité de surface. Cette plaquette réversible possède un angle à 55° et une géométrie de coupe à inclinaison positive dotée de 6 arêtes indexables. Elle représente l’alternative parfaite à la plaquette rhombique standard ISO DCMT, à 2 arêtes de coupe.

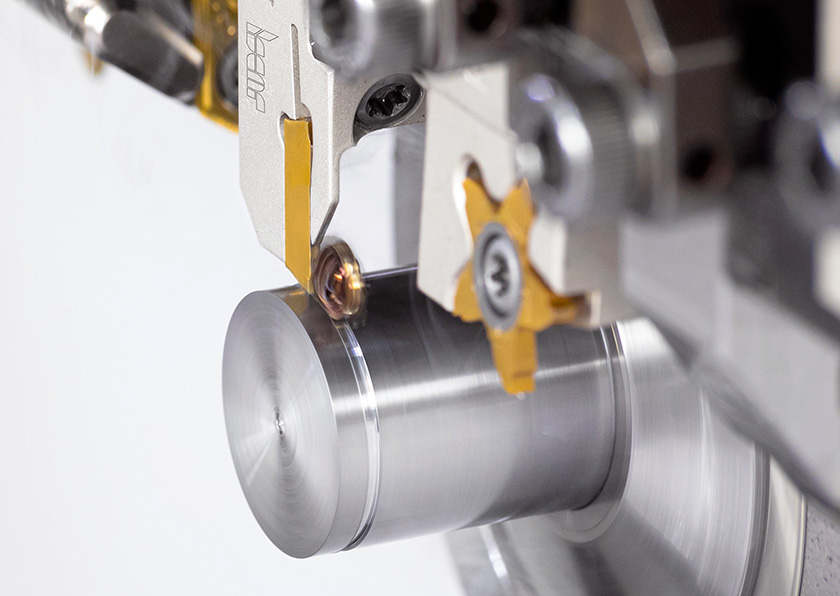

Il est essentiel de maximiser la rentabilité en utilisant efficacement les matières premières au cours du processus de tronçonnage. La famille d’outils de gorges et tronçonnage DO-GRIP Iscar, déjà reconnue, s’est récemment agrandie avec l’ajout de trois nouvelles tailles de plaquettes réversibles, spécialement conçues pour les opérations de tronçonnage étroit (Fig. 4) sur tours à décolleter. Elles permettent de réelles économies de matière lors du tronçonnage de barres de petit diamètre, de tubes et de pièces à parois minces.
